Таймер NE555 на 24 вольт

[ivan.nikolaev]

Всем привет.



Хочу сделать, чтобы прибор на таймере NE555 на входе принимал 24 вольт, на выходе 15 вольт.



Для этого куплю КРЕНку на 15 вольт. Нужно ли будет еще что-то дополнительно покупать, или одного стабилизатора хватит?



Сам прибор, который работает на 12 вольт, защищен от короткого замыкания.

Максимальный выходной ток до 100мА.

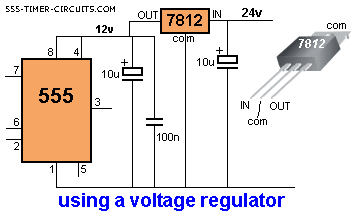

Что-то подобное нашел в интернете. Только вместо 7812, буду использовать 7815.



Скрин выкладываю



Заранее спасибо за советы.

Изменено 28 февраля, 2013 пользователем ivan.nikolaev

[KAZi]

А гасить с 24 вольт до 12..хватит охлаждения???

[valcmus]

не 555 -15 вольт будет откушивать с аппетитом, а 7815 питая такой ток,даже будучи в далече от радиатора , нагрется толком не посмеет.

Изменено 28 февраля, 2013 пользователем valcmus

[Чеснок]

Используй стабилитрон и резистор. Все намного проще.

[ivan.nikolaev]

Проблема решена. Использован стабилизатор и конденсатор.



Все работает без нагревания.



Можно тему закрывать



Всем спасибо!

Изменено 3 марта, 2013 пользователем ivan.nikolaev
