M86 змз про

[alexvrn44]

привет всем. подскажите есть ли у блока данного выход на датчик фаз,если есть то по каким пинам? в комплектации прошивки видел галку,на моторе тоже имеется. грех не подключить

[maxkam]

Может по распину Весты посмотреть?

[alexvrn44]

без датчика только есть в сети. такое ощущение что схемы змз про военная тайна

[maxkam]

  Так ЗМЗ про с м86 с завода не было с ДФ

[alexvrn44]

моторный разьем E4     Вход. Датчик фазы добавил провод , в комплектации включил. осталось самое сложное. купить фишку и примотать ее.



[alexvrn44]

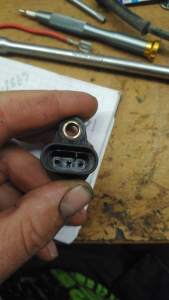

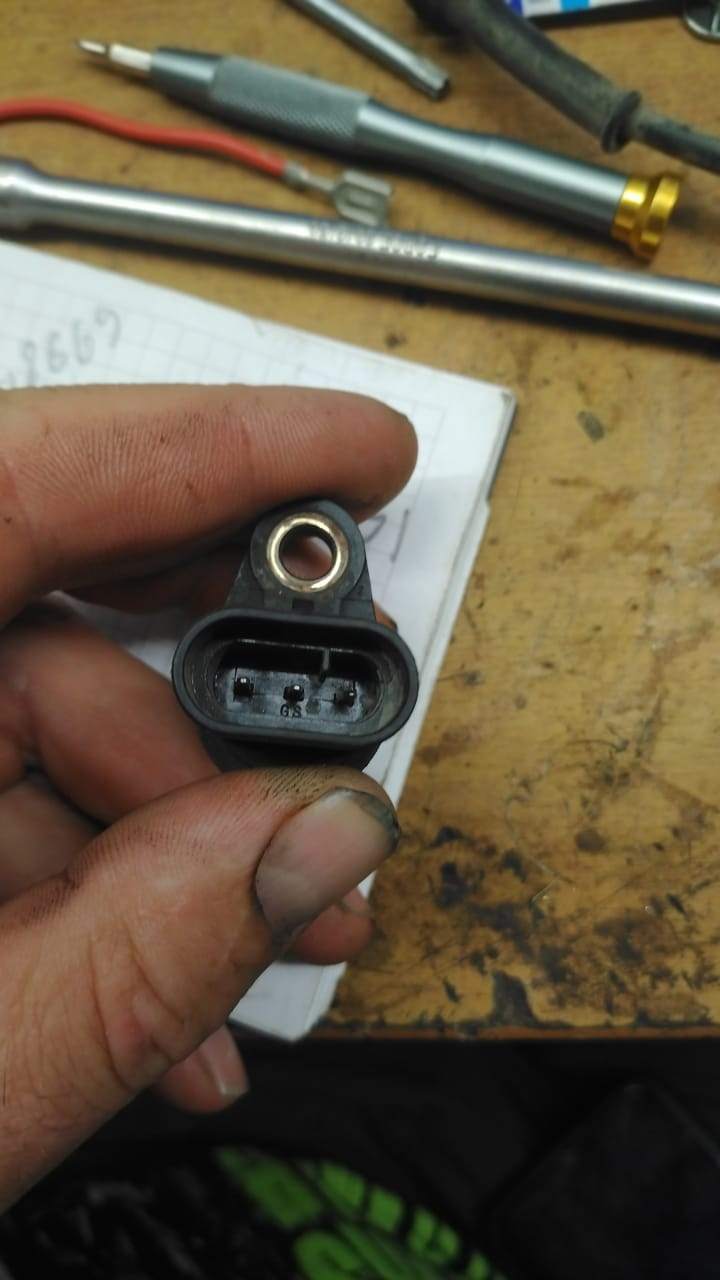

кто знает распиновку ? Датчик фаз 4090-51-3847006-00АТ, УАЗ с дв. ЗМЗ 409051 PRO

[юрий65]

Посмотри выход сигнала с эбу, скорее всего 12в будет, так и подключай, можно на столе только датчик подключить и проверить. 1-3 питание, 2 сигнал так на ЗМЗ.

[alexvrn44]

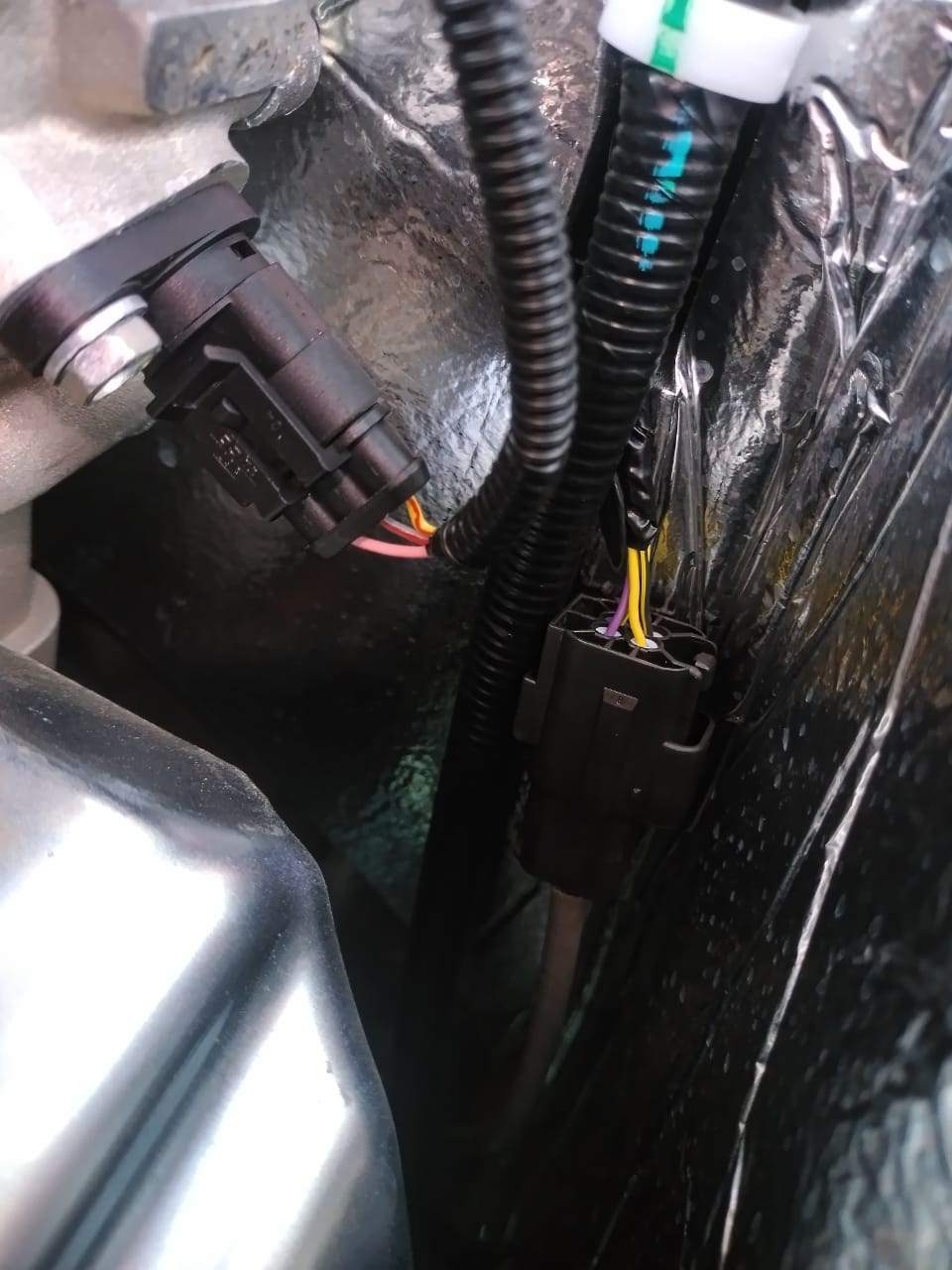

весту звонил,там 5в вход . питание 12.  уазика смотрел в салоне,ну тут неодназначно по цветам.
