Обычно программист устанавливает порог в диапазоне 4.7-4.8 Почему именно столько? Как мы видели из вашей таблицы, в самый лютый мороз ДТВ выдает около 4.2-4.5 Чтобы машина случайно не «переключилась на газ» просто потому, что на улице холодно, порог сдвигают максимально близко к потолку (5в). Газовый режим: Когда вы подаете 12в на разъем, через внутренний делитель блока на ногу процессора приходит 4.9-5.0 Это выше порога 4.8 — прошивка переключается. Гистерезис (защита от «дребезга») Опытный программист всегда закладывает «окно», чтобы прошивка не прыгала туда-сюда, если напряжение чуть-чуть колеблется (например, 4.79-4.81). Включаем ГАЗ, если значение выше (4.78в). Возвращаемся на БЕНЗИН, только если значение упало ниже (4.54в).

Внутри блока сигнал с 40-го контакта проходит через резистивный делитель и поступает на порт P2.10 процессора ST10F273 (это 118-й вывод самой микросхемы в корпусе TQFP-144). Здесь важно понимать, какую логику переключения заложил автор прошивки в ваш процессор ST10F273. Есть два варианта: Вариант А: Переключение «Плюсом» (+12В) — как на вашей схеме Если прошивка настроена на 40-й пин как на вход «Запроса кондиционера» (который штатно работает от +12В): Состояние «Бензин»: На ноге ваши +5В (внутренняя подтяжка) или 0В. Процессор воспринимает всё, что ниже определенного порога (обычно 6-8В для этого типа входа), как «выключено». Состояние «Газ»: Вы подаете +12В с газового клапана. Напряжение на ноге становится выше 10В. Процессор видит логическую единицу и переключает таблицы. Порог: Блок сработает, когда напряжение с клапана «пересилит» внутреннюю подтяжку и поднимется выше ~8.0В. Вариант Б: Переключение «Массой» (0В) Если прошивку делали на базе «датчиковой» логики (используя то, что там уже есть +5В): Состояние «Бензин»: Разъем висит в воздухе (+5В) или подключен через резистор. Состояние «Газ»: Вы замыкаете 40-ю ногу на Массу. Напряжение падает с 5В до 0В. Порог: Процессор переключит таблицы, когда напряжение упадет ниже ~1.5 – 2.0В. Температура (°C) Сопротивление (кОм) Напряжение на 40-й ноге (В) -20 13.5 – 16.5 ~ 4.2 В 0 5.0 – 6.5 ~ 3.5 В +20 2.2 – 2.5 ~ 2.5 В +40 1.0 – 1.2 ~ 1.5 В +80 0.3 – 0.4 ~ 0.6 В

ИИ ответил так: Пороги напряжения на 40-м контакте: Так как процессор ST10F273 работает с логическими уровнями 5В, внутри ЭБУ стоит делитель напряжения. Порог переключения на ГАЗ (Логическая «1»): Состояние распознается при напряжении на 40-м контакте выше 8.0 – 9.0 Вольт. Порог возврата на БЕНЗИН (Логический «0»): Состояние распознается, когда напряжение падает ниже 2.5 – 3.0 Вольт (или контакт полностью обесточен).

порог переключения интересует

Если залить 2-х режимную прошивку и не отключить провод(40-нога) от ДТВ, то будет работать 2-я прошивка ?

Infineon MemTool СОАТЭ-302

Да, только генератор ДПКВ не заработал

Да, запишет. Только после процедуры записи, в MemTool появятся замочки На столе есть СОАТЭ-31: 3(51,53)___GND 12 +12v___BAT 13 +12v___зажигание 43 GND____программирование на минус 71 _______К-линия 3+12______0.0020A 10v Батарея 3+12+13___0.0810A 10v зажигание 3+12+43___0.0104A 10v программирование

Программатор ЭБУ v.1.0.3 и FlasherGBO прошивает и читает. Программатор ЭБУ v.1.0.3 открывает только одну прошивку g2z62a01 Потом в Infineon MemTool появятся замочки

g2z62r03_004.hex 180,0 Кб - эту залил с помощью Infineon MemTool Всё равно на диагностику не выходит 27-ногу подключаю к +12v, а ток практически не меняется. А должен подняться с 0.0023A до 0.1000A Чем лак смыть, а то я не вижу какой у меня SAK-XC164CS-32F20F или XC164CS 8F20F

Прошивка в ЭБУ но по-прежнему не работает самостоятельно 27-нога, только в паре и при передёргивание питания 18+19 0.0030A 10v 18+19+42 0.0110A 10v 18+19+27 0.0036A 10v выкл/вкл питание 0.0700-0.0600A 10v 19+37 0.0001A 10v 18+19+37 0.0033A 10v

Начал прошивку и сразу прервал Замочки пропали Как правильно прошить ЭБУ при помощи Memtool ? 0x00C00000 - 0x00C0FFFF

Infineon MemTool: Подключился, а что дальше делать?

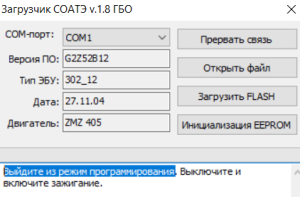

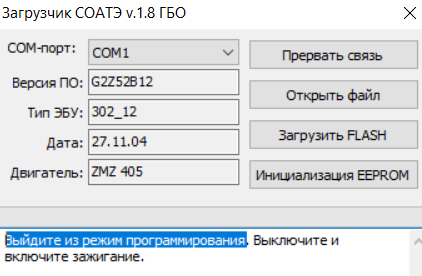

Как выйти: Выйдите из режим программирования

Могу, при помощи адаптера ELM327 Программатор ЭБУ v.1.0.3 этой программой сумел подключиться: подключение: 18+19+42 ток потребления 0.0105A 10v вык/вкл питание до установки связи ЭБУ СОАТЭ-302 не выходит из режима программирования Программатор ЭБУ v.1.0.3 не может открыть файл прошивки 302GBV17.rar
